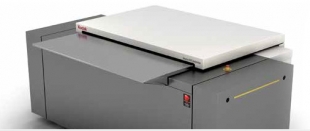

MAGNUS Q800 Platesetter
- 최상급 퀄리티 이미지 하이-퍼포먼스 플레이트 제작
| ● 외장드럼 방식 / 써멀 CTP |
| ● 출력사이즈 : 1162mm × 938mm 에서 최소 381mm × 318mm |
| ● 해상도 : 기본 - 2400 / 1200 DPI 옵션 - 2540 / 1270 DPI |
| ● 선수 : 450선 및 FM 10 micron 지원 |
| ● 일관된 인쇄품질을 지원하는 SquareSpot Hard dot 테크놀로지 |
| ● 생산성 : F speed - 28장 / X speed - 45장 / Z speed - 62장 |
| ● 간지자동제거 기능 |
| ● 판공급에서 현상까지 완전 자동 CTP 시스템 |
| ● 카세트용량 : 싱글 (100장), 멀티 (500장) |
| ● 자동펀칭 기능 : 최대 10개 까지 가능하며 설치후 추가 업그레이드 가능 |
| ● 긴급 낱장 판 수동 공급 기능 |
|
|
|
| 기술 |
830 nm 이미지 써멀 플레이트 세터, 완전/반자동, 외부 드럼 |
| 로드/언로드 시스템 |
연속적재 (표준) : 반자동. 판재 하나를 이미지 처리하므로 다른 판재는 드럼을 내릴 때를 대비해 자동 적재 대기상태. |
| |
단일 카세트 장치 (SCU) 옵션 : 완전 자동. 간지와 함께 동일 크기와 두께의 판재를 최대 100장 적재 가능. 표준: 우측 접근; 왼쪽으로 접근하는 옵션도 있음. |
| |
다중 카세트 (MCU) 옵션 : 완전 자동. 카세트 5개에 최고 500개 판재 적재 가능, 각 카세트 별로 간지 포함 같은 두께와 크기의 판재가 최고 100장 들어감. 작업 정의에 따라 필요한 카세트를 자동으로 선택. 플레이트 세터 작동 중 빈 카세트는 다시 적재할 수도 있음. (표준: 우측 접근. 왼쪽으로 접근하는 옵션도 있음.) |
| |
자동 팔레트 로더 (APL) : 간지 포함 동일 크기와 판재가 최고 600장 들어가는 팔레트 하나 보유. 최고 100 장이 들어가는 표준 카세트 트레이를 팔레트 판재 크기가 다른 2차 판재로 연결할 수 있음. 판재를 적재 컨베이어에서 플레이트 세터로 직접 삽입하여 자동 판재를 우회하는 옵션도 가능. 표준: 우측 접근; 좌측 접근하는 옵션도 있음. (APL 용으로 사용할 수 있는 판재 목록은 Kodak Plates 대리점에 문의하십시오.) |
| 인라인 펀치 |
최고 10개의 맞춤형 펀치 인자판. Magnus Q800 Platesetter 용 펀치 목록에서 선택. |
| |
옵션인 자동 펀치는 Kodak 워크플로에서 선택한 인쇄프로파일을 기준으로 작동합니다. |
| |
펀치는 판재의 앞쪽 끝만 넣을 수 있습니다. |
| 성능규격 |
|
| 2400 dpi에서 처리량 1,2 |
표준: F 속도 = 시간 당 28 판재 |
| |
선택: X 속도 = 시간 당 45 판재 |
| |
선택: Z 속도 = 시간 당 62 판재 |
| 번복성 |
드럼의 판재에서 두 번 연속 노출했을 때 ± 5 마이크론 편차 |
| 정확성 |
Magnus 플레이트 세터에서 판재 크기는 최대일 때 두 판재의 이미지 처리 편차는 ± 20 마이크론 |
| 정합 |
사용자 펀치를 사용했을 때(판재 크기는 최대) 이미지와 펀치 간± 25 마이크론 |
| 워크플로 연결 |
표준 XPO TIFF Downloader 소프트웨어 (포함)가 대부분의 타사 Workflow Systems에 연결. |
| |
Kodak Prinergy Evo 워크플로, Kodak Prinergy 워크플로, 타사 Workflow Systems에 연결. |
| 이미지 처리 사양 |
|
| 해상도 |
표준: 2400/1200 dpi |
| |
선택: 2540/1270 dpi |
| 스크리닝 |
최대 450 lpi 라인 스크린 |
| |
선택: 25-, 20- , 10-마이크론 Kodak Staccato 스크리닝 |
| 판재 최대 크기: |
950 x 1,163 mm |
| 둘레 x 드럼 축방향 |
|
| 이미지 최대 면적: |
938 x 1,163 mm |
| 드럼 둘레 x 드럼 길이 |
|
| 판재 최소 크기:
|
330 x 305 mm |
| 드럼 둘레 x 드럼 길이 |
|
| 이미지 최소 면적: |
318 x 305 mm |
| 드럼 둘레 x 드럼 길이 |
|
| 장비 사이즈 |
|
| 크기 (H x W x D) |
110.3 x 231 x 165.6 cm |
| 중량 |
1,040 kg |
